Фильтр сетчатый Рашворк (Rushwork) 601 Ду15-400 Ру16 чугунный фланцевый с магнитной вставкой купить в Москве и РФ

Фильтры сетчатые Рашворк 601 с магнитной вставкой применяются для защиты технологического оборудования от попадания механических частиц, иного крупного мусора, а также посторонних предметов, оставленных после монтажа. Способствуют более качественной очистке среды, проходящей по трубопроводу, в том числе для улавливания примесей металлов, ржавчины, окалины. Предназначены для установки в системах водоснабжения, теплоснабжения, пожаротушения, холодоснабжения с температурным диапазоном от - 10°С до + 300°С. Климатическое исполнение: УХЛ 3.1, 4, 4.1, 4.2, 5 по ГОСТ15150-69. Стандарт фланцев ГОСТ 33259-2015.

Таблица - спецификация материалов Рашворк 601:

N	Материал	Кол-во	Тип материала
1	Корпус	1	Чугун GJL-250(GG25)
2	Сетка	1	Нержавеющая сталь AISI304
3	Прокладка крышки	1	Графит
4	Болты	4	Нержавеющая сталь AISI304
5	Крышка	1	Чугун GJL-250 (GG25)
6	Сливная пробка	1	Углеродистая сталь
7	Герметизирующая лента	1	PTFE
8	Магнитная вставка	1	Нержавеющая сталь AISI304 + магниты ферритовые МЦО 28 СА 250

Эскиз - спецификация материалов Рашворк 601:

Эскиз спецификации материалов фильтр сетчатый Рашворк (Rushwork) 601 Ду15-400 Ру16 чугунный фланцевый с магнитной вставкой

Эскиз - габариты и размеры Рашворк 601 (Ду15...Ду40):

Эскиз габариты и размеры фильтр сетчатый Рашворк (Rushwork) 601 Ду15-40 Ру16 чугунный фланцевый с магнитной вставкой

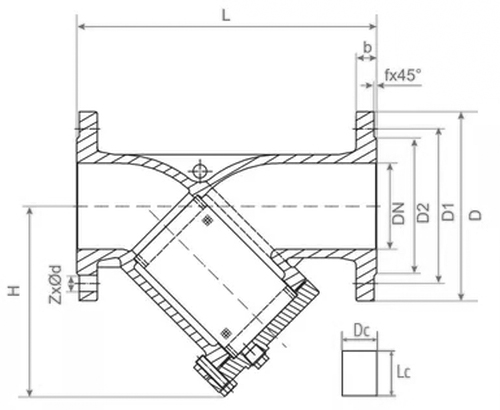

Эскиз - габариты и размеры Рашворк 601 (Ду50...Ду400):

Эскиз габариты и размеры фильтр сетчатый Рашворк (Rushwork) 601 Ду50-400 Ру16 чугунный фланцевый с магнитной вставкой

Сводная таблица - габариты и размеры Рашворк 601 (Ду15...Ду400):

Дn	L	H	D	D1	D2	b	Z-Ød	Вес кг	Ячейка мм
15	130	66	95	65	46	14	4-Ø14	2	1,0
20	150	66	105	75	56	16	4-Ø14	2,7	1,0
25	160	75	115	85	65	16	4-Ø14	3,5	1,0
32	180	76	140	100	76	18	4-Ø18	5,3	1,0
40	200	91	150	110	84	18	4-Ø18	6,2	1,0
50	230	136	165	125	99	20	4-Ø18	9,7	1,0
65	290	156	185	145	118	20	4-Ø18	12,4	1,2
80	310	182	200	160	132	22	8-Ø18	15,6	1,2
100	350	217	220	180	156	24	8-Ø18	20,1	1,6
125	400	252	250	210	184	26	8-Ø18	39,8	1,6
150	480	284	285	240	211	26	8-Ø22	55,6	1,6
200	600	360	340	295	266	30	12-Ø22	92,7	1,6
250	730	425	405	355	319	32	12-Ø26	144,7	1,6
300	850	492	460	410	370	32	12-Ø26	197,0	1,6
350	980	444	520	470	429	36	16-Ø27	339,0	1,6
400	1100	740	580	525	480	38	16-Ø30	455,0	1,6
