Фильтры сетчатые DN.ru FMY2131-F Ду15-400 Ру40 Y-образные, фланцевые, корпус - углеродистая сталь GS-C25, сетка - нержавеющая сталь AISI 304, прокладка

Фильтры сетчатые предназначены для установки перед регулирующей арматурой, расходомерами и другими устройствами с повышенными требованиями к чистоте проходящей через них воды систем отопления, теплоснабжения, технического горячего и холодного водоснабжения, для механической очистки рабочей среды от грязи, ржавчины, стружки и т.п.

Технические характеристики фильтров сетчатых DN.ru FMY2131-F Ду15-400 Ру40 Y-образных, стальных, фланцевых:

Характеристика	Значение
Номинальное давление	40 бар
Температура рабочей среды	от -10 до +400 °C
Рабочая среда	вода, воздух, пар
Применение	теплоснабжение, отопление, Горячее/холодное водоснабжение
Тип присоединения	фланцевый
Направление потока рабочей среды	стрелка на корпусе фильтра
Гарантия	12 мес.
Страна производитель	Россия

Фильтры сетчатые DN.ru FMY2131-F Ду15-400 Ру40 Y-образные, фланцевые, корпус - углеродистая сталь GS-C25, сетка - нержавеющая сталь AISI 304, прокладка - металл, SYI

Габаритные размеры фильтров сетчатых DN.ru FMY2131-F Ду15-400 Ру40 Y-образных, стальных, фланцевых:

Модель	Размер в мм					Вес, кг
Модель	L	D	D1	H	n–Ød	Вес, кг
Ду15	149	95	65	70	4–Ø14	2.6
Ду20	201	105	75	100	4–Ø14	4.4
Ду25	201	115	85	110	4–Ø14	4.8
Ду32	214	140	100	115	4–Ø18	6.9
Ду40	241	150	110	125	4–Ø18	9.2
Ду50	271	165	125	130	4–Ø18	11.5
Ду65	323	185	145	160	8–Ø18	22
Ду80	323	200	160	200	8–Ø18	19.5
Ду100	354	235	190	250	8–Ø22	26.4
Ду125	400	270	220	288	8–Ø26	36
Ду150	427	300	250	260	8–Ø26	49
Ду200	580	375	320	395	12–Ø30	111
Ду250	690	450	385	380	12–Ø33	153
Ду300	807	515	450	500	16–Ø33	272
Ду350	750	580	510	490	16–Ø36	289
Ду400	850	660	585	540	16–Ø39	378

Фильтры сетчатые DN.ru FMY2131-F Ду15-400 Ру40 Y-образные, фланцевые, корпус - углеродистая сталь GS-C25, сетка - нержавеющая сталь AISI 304, прокладка - металл, SYI

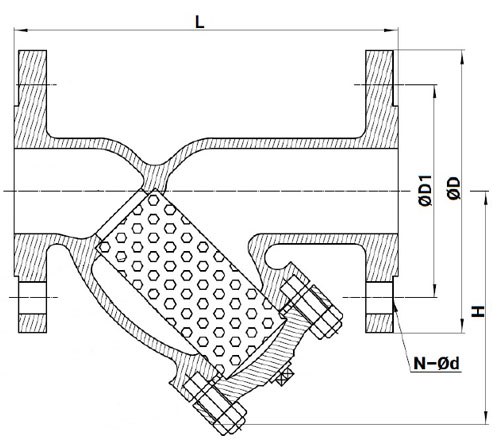

Эскиз размеров фильтров сетчатых DN.ru FMY2131-F Ду15-400 Ру40 Y-образных, стальных, фланцевых

Размеры фильтрующей сетки фильтров сетчатых DN.ru FMY2131-F Ду15-400 Ру40 Y-образных, стальных, фланцевых:

Модель	Диаметр сетки, мм	Длина сетки, мм
Ду15	24	59
Ду20	31	70
Ду25	34	89
Ду32	39	96
Ду40	44	100
Ду50	57	114
Ду65	65	170
Ду80	78	151
Ду100	94	176
Ду125	104	173
Ду150	126	214
Ду200	184	290
Ду250	192	300
Ду300	238	400
Ду350	295	395
Ду400	305	450

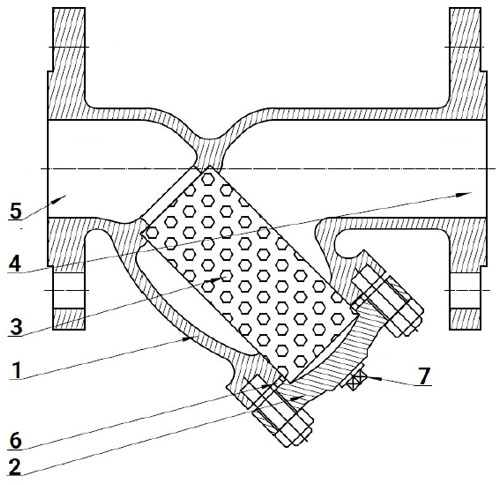

Эскиз материалов фильтров сетчатых DN.ru FMY2131-F Ду15-400 Ру40 Y-образных, стальных, фланцевых

Материалы деталей фильтров сетчатых DN.ru FMY2131-F Ду15-400 Ру40 Y-образных, стальных, фланцевых:

№ п/п	Наименование детали	Материал
1	Корпус	сталь GS-C25 (аналог сталь 25Л)
2	Крышка	сталь GS-C25 (аналог сталь 25Л)
3	Сетка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Выходной патрубок	сталь GS-C25 (аналог сталь 25Л)
5	Входной патрубок	сталь GS-C25 (аналог сталь 25Л)
6	Прокладка крышки фильтра	нержавеющая сталь AISI 304 (аналог 08Х18Н10) + графит
7	Дренажная пробка	сталь GS-C25 (аналог сталь 25Л)
