Шаговый двигатель — это синхронный бесщёточный электродвигатель с несколькими
обмотками, в котором ток, подаваемый в одну из обмоток статора, вызывает фиксацию
ротора. Последовательная активация обмоток двигателя вызывает дискретные угловые
перемещения (шаги) ротора. В отличие от сервоприводов, шаговые приводы позволяют
получать точное позиционирование без использования обратной связи от датчиков
углового положения. Шаговые двигатели широко применяются в станках ЧПУ, системах
автоматизации и управляются специальными устройствами — драйверами шагового
двигателя.

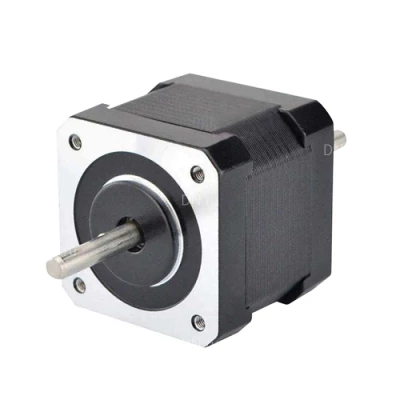

Шаговые двигатели Fulling Motor (Китай) отличаются высокой производительностью и
надежностью, обеспечивают более высокий крутящий момент, меньший нагрев и
стабильность в работе, по сравнению с аналогами, представленными на рынке.
Биполярные и униполярные шаговые двигатели производства Fulling Motor имеют
размер фланца NEMA 8 (20 мм), 11 (28 мм), 14 (35 мм), 16 (39 мм), 17 (42 мм), 23 (57 мм),
24 (60 мм), 34 (86 мм), 42 (110 мм) и 51 (130 мм), вал с двух сторон. Угловой шаг 1.8°,
сопротивление фазы 0.67...40 Ом. |
Габариты и размеры электродвигателя шагового Fulling Motor FL110STH| Модель | L1, мм | L, мм | F, мм | f, мм | a, мм | A, мм | B, мм | n, мм | N, мм |
|---|
| FL110STH99-5504A | 55.37 | 99 | 55.5 | 19 | 1.52 | 110 | 89 | 8.5 | | | FL110STH99-5504B | 55.37 | 99 | 38 | 8 | 1.52 | 109.86 | 89 | 8.5 | | | FL110STH150-6504A | 55.37 | 150 | 55.5 | 19 | 1.52 | 109.86 | 89 | 8.5 | 310 |
|  Эскиз электродвигателя шагового Fulling Motor FL110STH |
