Счетчики электроэнергии однофазные СПбЗИП Вектор-101, напряжение питания - 230В, 50Гц, количество тарифов - 4, класс точности

Счетчики электрической энергии статические однофазные «ВЕКТОР-101» (далее – счетчики) предназначены для измерений активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направлений, измерений активной, реактивной и полной электрической мощности, среднеквадратических значений фазного напряжения переменного тока, среднеквадратических значений силы переменного тока (фазного тока и тока нейтрали), частоты переменного тока, коэффициента мощности cosj, а также измерений показателей качества электрической энергии в соответствии с классом «S» согласно ГОСТ 30804.4.30-2013: отрицательного и положительного отклонений напряжения, глубины провала напряжения, величины перенапряжения, отклонения основной частоты напряжения электропитания от номинального значения в однофазных сетях переменного тока частотой 50 Гц. Счетчики могут эксплуатироваться как автономно, так и в составе автоматизированной системы сбора данных. Счетчики подключаются к силовой сети непосредственно. Счетчики в корпусах R04 и W04 предназначены для установки внутри помещений. Степень защиты от попадания пыли и влаги внутрь корпуса IP51 (по ГОСТ 14254-96). Счетчики в корпусе С01 предназначены для наружной установки, степень защиты от попадания пыли и влаги внутрь корпуса IP54. Условия эксплуатации: температура окружающего воздуха от минус 40ºС до плюс 70ºС; относительная влажность воздуха не более 95% при температуре 30ºС, атмосферное давление от 70 до 106,7 кПа. Для отображения информации в счетчике используется жидкокристаллический индикатор (ЖКИ). Информация об учтенной активной энергии на ЖКИ отображается в киловатт-часах (кВт∙ч), а об учтенной реактивной энергии в киловар-часах (квар∙ч). Изменить состав отображаемой на ЖКИ информации можно с помощью программы «Конфигуратор приборов учёта ООО «СПб ЗИП» по любому из имеющихся интерфейсов обмена данными.

Технические параметры счетчиков электроэнергии СПбЗИП Вектор-101:

Параметр	Значение
Фазность	Однофазный
Номинальное напряжение, В	230
Базовый ток, А	5
Максимальный ток, А	80
Класс точности при учете активной энергии	1
Дополнительный интерфейс	Оптопорт
Основной интерфейс	RS485
Номинальная частота, Гц	50
Способ крепления	На ДИН-рейку
Количество тарифов	от 1 до 4
Чувствительность (стартовый ток) в % от Iб	0,4
Постоянная счетчика, имп./кВт∙ч	от 1600 до 6400
Тип индикатора	ЖКИ
Полная мощность, потребляемая в цепи тока, В·А, не более	0,5
Пoлнaя (активная) мoщнocть, потребляемая в цепи напряжения счетчика, В·А (Вт), не более	10,0 (2,0)
Средний срок службы, не менее, лет	30
IP	51
Межповерочный интервал, лет	16

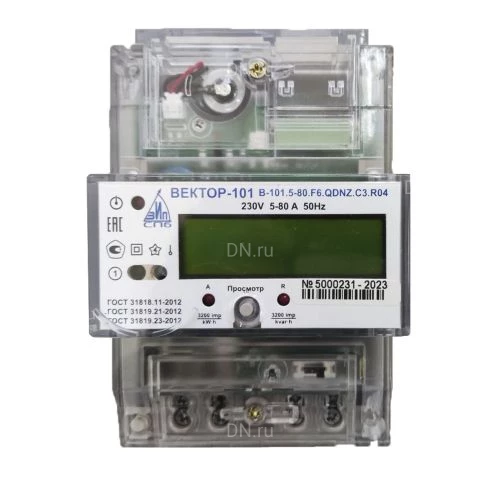

изображение Счетчики электроэнергии однофазные СПбЗИП Вектор-101, напряжение питания - 230В, 50Гц, количество тарифов - 4, класс точности - 1, на DIN-рейку

Счетчики электроэнергии однофазные СПбЗИП Вектор-101, напряжение питания - 230В, 50Гц, количество тарифов - 4, класс точности - 1, на DIN-рейку

Габаритные и установочные размеры счетчиков электроэнергии СПбЗИП Вектор-101:

Модель	Высота, мм	Ширина, мм	Глубина, мм
В-101.5-80.F6.QDNZ.C3.R04	135	90	74
В-101.5-80.F6.QDNZ.C4.R04	135	90	74
В-101.5-80.F6.QDNZ.C5.R04	135	90	74

Счетчики электроэнергии однофазные СПбЗИП Вектор-101, напряжение питания - 230В, 50Гц, количество тарифов - 4, класс точности - 1, на DIN-рейку

Эскиз размеров счетчиков электроэнергии СПбЗИП Вектор-101
