Коллекторы распределительные для систем водяного отопления и теплого водяного пола типа SSM-RF используются для контроля и распределения теплоносителя в системе отопления. Ротаметры в составе коллекторов позволяют отслеживать мгновенный расход через коллектор. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. Каждая труба отопительной системы водяного отопления или теплого водяного пола подключается к коллектору, что позволяет осуществлять контроль потока теплоносителя индивидуально в каждом циркуляционном кольце. Распределительный коллектор состоит из подающей гребенки, оснащенной ротаметрами (5л/мин), и обратной гребенки с термостатическими клапанами с резьбой М30х1.5.
|
Основные технические характеристики коллекторных групп Ридан SSM-RF 1″ Ду25 Ру6 выходов 4-6х3/4″, с расходомерами и кронштейнами, корпус - нержавеющая сталь
| Рабочие параметры |
Значения |
| Тип |
SSM-RF |
| Материал |
Нержавеющая сталь AISI 304 |
| Рабочая температура, Tmax |
70 °C |
| Давление, Pn |
6 бар |
| Подающий коллектор |
Расходомеры 0–5 л/мин |
| Обратный коллектор |
Клапанные вставки Ridan, резьба М30x1.5 |
| Комплект поставки |
Подающий коллектор с расходомерами, ручным воздухоотводчиком, сливным краном и торцевой заглушкой (1 шт.); обратный коллектор с клапанными вставками, ручным воздухоотводчиком, сливным краном и торцевой заглушкой (1 шт.); кронштейны; инструкция на русском языке. |
| Подключение |
Подключение BP 1", отводы HP ¾" евроконус |
|
Коллекторные группы Ридан SSM-RF 1″ Ду25 Ру6 выходов 4-6х3/4″, с расходомерами и кронштейнами, корпус - нержавеющая сталь
|
Габаритные и установочные размеры коллекторных групп Ридан SSM-RF 1″ Ду25 Ру6 выходов 4-6х3/4″, с расходомерами и кронштейнами, корпус - нержавеющая сталь
| Количество выходов |
L1, мм |
Высота, мм |
| 4 |
290 |
325±2 |
| 5 |
340 |
| 6 |
390 |
|

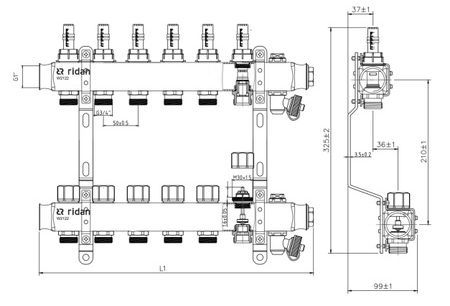

Эскиз размеров коллекторных групп Ридан SSM-RF 1″ Ду25 Ру6 выходов 4-6х3/4″, с расходомерами и кронштейнами, корпус - нержавеющая сталь
|
