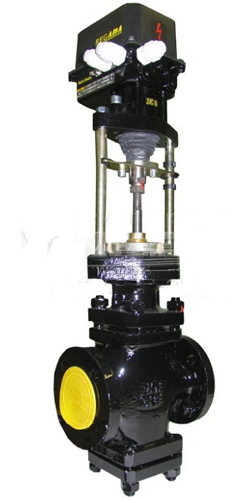

Клапан регулирующий КР 25ч940нж Ду25-80 Ру16 с приводом ST

Клапан регулирующий КР 25ч940нж Ду25 Ру16 с приводом ST 0
Клапан регулирующий КР 25ч940нж Ду25 Ру16 с приводом ST 0
Описание
Производитель: Авангард, Россия
Тип присоединения: фланцевый
Диаметр: 25 мм
Давление номинальное: 16 бар
Строительная длина: 160 мм
Применение: вода, воздух, пар
Тип регулятора: регулирующий клапан
Тип регулирующего клапана: двухходовой
Тип управления: электропривод 220В
Корпус: Чугун СЧ20
Уплотнение: Металл
Температура: 300 °С
Вес: 15.00 кг
Код: 1025676
0
Доставим в г. Москва: под запрос
Наличие мало (требует уточнения)
71 582 $
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Клапан регулирующий КР 25ч940нж Ду40 Ру16 с приводом ST 0
Клапан регулирующий КР 25ч940нж Ду40 Ру16 с приводом ST 0
Описание
Производитель: Авангард, Россия
Тип присоединения: фланцевый
Диаметр: 40 мм
Давление номинальное: 16 бар
Строительная длина: 200 мм
Применение: вода, воздух, пар
Тип регулятора: регулирующий клапан
Тип регулирующего клапана: двухходовой
Тип управления: электропривод 220В
Корпус: Чугун СЧ20
Уплотнение: Металл
Температура: 300 °С
Вес: 25.00 кг
Код: 1025677
0
Доставим в г. Москва: под запрос
Наличие мало (требует уточнения)
81 821 $
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Клапан регулирующий КР 25ч940нж Ду50 Ру16 с приводом ST 0
Клапан регулирующий КР 25ч940нж Ду50 Ру16 с приводом ST 0
Описание
Производитель: Авангард, Россия
Тип присоединения: фланцевый
Диаметр: 50 мм
Давление номинальное: 16 бар
Строительная длина: 230 мм
Применение: вода, воздух, пар
Тип регулятора: регулирующий клапан
Тип регулирующего клапана: двухходовой
Тип управления: электропривод 220В
Корпус: Чугун СЧ20
Уплотнение: Металл
Температура: 300 °С
Вес: 30.00 кг
Код: 1025678
0
Доставим в г. Москва: под запрос
Наличие мало (требует уточнения)
88 657 $
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Клапан регулирующий КР 25ч940нж Ду80 Ру16 с приводом ST 0.1
Клапан регулирующий КР 25ч940нж Ду80 Ру16 с приводом ST 0.1
Описание
Производитель: Авангард, Россия
Тип присоединения: фланцевый
Диаметр: 80 мм
Давление номинальное: 16 бар
Строительная длина: 310 мм
Применение: вода, воздух, пар
Тип регулятора: регулирующий клапан
Тип регулирующего клапана: двухходовой
Тип управления: электропривод 220В
Корпус: Чугун СЧ20
Уплотнение: Металл
Температура: 300 °С
Вес: 54.00 кг
Код: 1025679
0
Доставим в г. Москва: под запрос
Наличие мало (требует уточнения)
110 816 $
шт
Перейти к сравнению Убрать из сравнения
Перейти к избранным Убрать из избранных
Клапан регулирующий КР 25ч940нж Ду25-80 Ру16 с приводом ST

Технические характеристики

Диаметр клапана номинальный DN=Ду, мм Ду25 Ду40 Ду50 Ду80
Давление номинальное PN, МПа (кгс/см2) 1,6 (16)
Пропускная характеристика линейная, равнопроцентная
Рабочий ход плунжера,мм 16 25 40
Условная пропускная способность Кvy, м3
3,2
4,0
6,3
8
10
12,5
16
10
16
25
40
16
25
40
63
40
63
100
160
Допустимый перепад давлений ΔР, МПа (кгс/см2) 1,5 (15) 0,7 (7)
Относительная протечка в затворе, % от Кvy 0,1 при ΔРисп = 0,4МПа (4кгс/см2)
Рабочая среда Вода, пар, воздух и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой
Температура рабочей среды Т, oС от - 15 до +300
Температура окружающей среды, oС от - 15 до + 50
Присоединительные размеры и размеры уплотнительных поверхностей исполнение 1 ряд 2 по ГОСТ12815
Тип привода (ЭИМ) ST 0 ST 0.1
Масса клапана, кг 15 25 30 54

Габаритные и присоединительные размеры

 Чертеж Клапан регулирующий КР 25ч940нж с приводом ST

DN D1 D2 D3 L n d H при комплектации
приводом
ST0
(4,5кН)
ST0.1
(7,2кН)
ST1-Ex
(5,8/7,5кН)
25 68 85 115 160 4 14 480 - 705
40 88 110 145 200 18 500 - 725
50 102 125 160 230 520 - 745
80 133 160 195 310 - 655 800
