Затворы поворотные дисковые ABRA BUV-VF826D Ду32-300 с электроприводом Сатурн в г. Москва

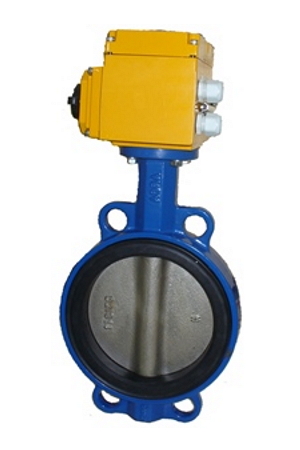

Затворы поворотные дисковые ABRA BUV-VF826D Ду32-300 с электроприводом Сатурн
Цены
Валюта USD RUB EUR
ДиаметрЦена, с НДСВ корзину
Ду3234 556 руб.
Ду4034 556 руб.
Ду5034 662 руб.
Ду6534 766 руб.
Ду8036 662 руб.
Ду10037 699 руб.
Ду12549 224 руб.
Ду15054 454 руб.
Ду20076 946 руб.
Ду25087 965 руб.
Ду300124 616 руб.
Цена актуальна на 19.09.2018 г.

Характеристики

Применение: вентиляция и стационарное кондиционирование, водоснабжение, отопительные установки, теплоснабжение
Материал корпуса: Чугун EN-GJL-250
Материал диска: Чугун GGG-40
Уплотнение: EPDM
Давление номинальное: 16 бар
Температура: от -15℃ до +95℃
Тип управления: электропривод
Страна производитель: Китай

Описание ABRA BUV-VF826D с приводом Сатурн

Чертеж габаритных размеров Затвора поворотного ABRA-BUV-VF826D с электроприводом Сатурн.

Чертеж Затвор поворотный ABRA BUV-VF826D Ду32 Ру16 EPDM с эл.приводом Сатурн ЭП-Ч 1x220 В

Наименование в комплекте с приводом DN A B C D E L Вес, кг
BUV-VFхххD032/040EASTRN1x220Ру16 GG25 / (GGG40 или AISI316) / (EPDM или NBR) с э/п ЭП-Ч-005 (30сек/10Вт/ 0,25А) 32/40  54  117  121 121  160  33  8,1
BUV-VFхххD050EASTRN1x220Ру16 GG25 / (GGG40 или AISI316) / (EPDM или NBR) с э/п ЭП-Ч-005 (30сек/10Вт/ 0,25А) 50  70  133  121  121  160  43  8,6
BUV-VFхххD065EASTRN1x220Ру16 GG25 / (GGG40 или AISI316) / (EPDM или NBR) с э/п ЭП-Ч-005 (30сек/10Вт/ 0,25А) 65  79  143  121  121  160  46  9,2
BUV-VFхххD080EASTRN1x220Ру16 GG25 / (GGG40 или AISI316) / (EPDM или NBR) с э/п ЭП-Ч-008 (30сек/10Вт/ 0,25А) 80  85  154  121  121  160  46  9,6
BUV-VFхххD100EASTRN1x220Ру16 GG25 / (GGG40 или AISI316) / (EPDM или NBR) с э/пЭП-Ч-008 (30сек/10Вт/ 0,25А)  100  106  166  121  121  160  52  10,4
BUV-VFхххD125EASTRN1x220Ру16 GG25 / (GGG40 или AISI316) / (EPDM или NBR) с э/п ЭП-Ч-010 (30сек/15Вт/ 0,35А) 125  107  181  129  145  189  56  12,9
BUV-VFхххD150EASTRN1x220Ру16 GG25 / (GGG40 или AISI316) / (EPDM или NBR) с э/п ЭП-Ч-015 (30сек/15Вт/ 0,37А) 150  112  201  129 145  189  56  14,0
BUV-VFхххD200EASTRN1x220Ру16 GG25 / (GGG40 или AISI316) / (EPDM или NBR) с э/п ЭП-Ч-020 (30сек/45Вт/ 0,3А) 200  175  231  164  225  268  61  31,8
BUV-VFхххD250EASTRN1x220Ру16 GG25 / (GGG40 или AISI316) / (EPDM или NBR) с э/п ЭП-Ч-060 (30сек/90Вт/ 0,33А) 250  208  275  164  225  268  68  35,8
BUV-VFхххD300EASTRN1x220Ру16 GG25 / (GGG40 или AISI316) / (EPDM или NBR) с э/п ЭП-Ч-080 (30сек/180Вт/ 0,47А) 300  239  298 164  225  268  78  44,3


Установка привода Сатурн:

Монтаж электропривода Сатурн производится непосредственно на запорную арматуру. При монтаже обратите внимание на правильное совмещение посадочного фланца электропривода и ответного посадочного фланца на затворе. В отдельных случаях электропривод устанавливается на запорную арматуру через переходник. Не допускается посадка «в натяг», люфты, зазоры при сопряжении электропривода и запорного органа. Это приводит к увеличению нагрузки на узлы и детали электропривода, ускоренному износу и быстрому выходу из строя электропривода Сатурн. Обратите внимание на соответствие выходного вала поворотного затвора и посадочного отверстия в выходном валу электропривода. Люфты не допускаются – это приводит к быстрому износу деталей электропривода и запорной арматуры.

Основные технические характеристики электропривода Сатурн ЭП-Ч-220в

Модель Номин. крут. момент, Н*м Время работы, сек Мощность эл. дв. (220в, 50Гц), Вт Ток эл. дв. (220в, 50Гц), А Вес, кг Размер штока, квадрат,мм
ЭП-Ч-003 30 10,20 8 0,15 2,1 11
ЭП-Ч-005 50 30 10 0,25 3,6 14
ЭП-Ч-008 80 30 10 0,25 3,6 14
ЭП-Ч-010 100 30 15 0,35 4,6 17
ЭП-Ч-015 150 30 15 0,37 4,6 17
ЭП-Ч-020 200 30 45 0,30 13,0 22
ЭП-Ч-030 300 30 45 0,31 13,4 22
ЭП-Ч-040 400 30 60 0,33 13,8 22
ЭП-Ч-060 600 30 90 0,33 14,0 27
ЭП-Ч-080 800 40 180 0,47 14,3 27
ЭП-Ч-100 1000 40 180 0,47 14,5 27
ЭП-Ч-160 1600 120 180 0,85 68
ЭП-Ч-200 2000 120 180 0,85 68
ЭП-Ч-300 3000 120 180 0,85 68
ЭП-Ч-400 4000 200 180 0,85 68
ЭП-Ч-500 5000 200 180 0,85 68
ЭП-Ч-600 6000 200 180 0,85 68
