Затвор дисковый поворотный Tecofi VPI 4449-08 Ду40-300 Ру16 с редуктором в г. Москва

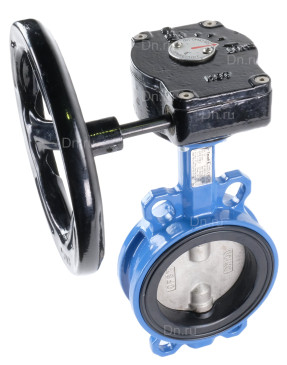

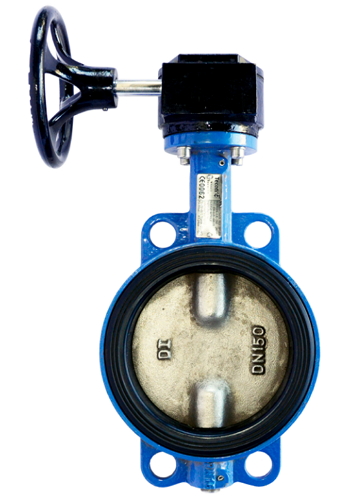

Затвор дисковый поворотный Tecofi VPI 4449-08 Ду40-300 Ру16 с редуктором
Цены
Валюта USD RUB EUR
ДиаметрЦена, с НДСВ корзину
Ду407 763 руб.
Ду508 137 руб.
Ду658 512 руб.
Ду808 979 руб.
Ду10010 008 руб.
Ду12511 879 руб.
Ду15014 217 руб.
Ду20023 384 руб.
Ду25031 802 руб.
Ду30043 119 руб.
Цена актуальна на 21.11.2017 г.

Характеристики

Применение: вентиляция и стационарное кондиционирование, водоснабжение, отопительные установки, теплоснабжение
Материал корпуса: Чугун GGG-50
Материал диска: Нержавеющая сталь CF8M
Уплотнение: EPDM
Давление номинальное: 16 бар
Температура: от -15℃ до +130℃
Тип управления: редуктор
Страна производитель: Франция

Описание Tecofi VPI 4449-08 с редуктором

Ду мм дюйм A B C G ØE X V Вес  (кг)
40 * 1"1/2 135 52 32,5 180 75 131,5 120 4,8
50 2" 140 60 42,5 180 84,5 131,5 120 5,4
65 2"1/2 150 70 45,5 180 104,5 131,5 120 5,8
80 3" 156 91,6 45,5 180 123,5 131,5 120 6,2
100 4" 169 90 51,5 180 139,5 131,5 120 7,1
125 5" 190 105 55,5 220 169,5 131,5 120 9,0
150 6" 200 120 55,5 220 196 131,5 120 10,4
200 8" 224 158 59,5 450 247 206 200 16,1
250 10" 265 197 67,5 450 304 206 200 22,4
300 12" 303 230 77,5 450 358 206 200 30,4
* Подходит для монтажа между фланцами Ду32

Чертеж и размеры

Чертеж Затвор дисковый поворотный Tecofi VPI 4449-08 с редуктором

Материалы

1 Корпус Ковкий чугун EN-GJS-500-7
2 Диск Нержавеющая сталь CF8M
3 Манжета Жаростойкий EPDM
4 Нижний шток Нержавеющая сталь 420
5 Верхний шток Нержавеющая сталь 420
6 Стопорное кольцо Нержавеющая сталь 201
7 Пыльник Нитрил
8 Кольцевая прокладка Нитрил
9 Вкладыш Нержавеющая сталь 201+F4
10 Пробка Пластмасса
11 Стопорное кольцо Сталь 65Mn
12 Шильда Нержавеющая сталь 304
13 Заклепка Алюминий
14,15 Болт, Шайба Нержавеющая сталь 304
16 Редуктор
