Затворы дисковые поворотные Swissfluid SBP Ду25-600 Ру16-10 межфланцевый с голым штоком в г. Москва

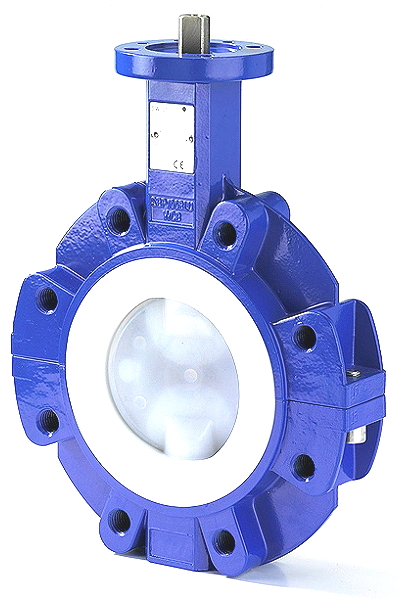

Затворы дисковые поворотные Swissfluid SBP Ду25-600 Ру16-10 межфланцевый с голым штоком
Цены
Валюта USD RUB EUR
ДиаметрЦена, с НДСВ корзину
Ду2548 479 руб.
Ду3252 362 руб.
Ду4046 906 руб.
Ду5049 109 руб.
Ду6556 560 руб.
Ду8060 128 руб.
Ду10068 942 руб.
Ду12599 058 руб.
Ду150111 546 руб.
Ду200111 546 руб.
Ду250221 726 руб.
Ду300274 830 руб.
Ду350576 615 руб.
Ду400730 240 руб.
Ду450894 989 руб.
Ду5001 056 166 руб.
Ду6001 056 166 руб.
Цена актуальна на 27.05.2018 г.

Характеристики

Применение: газ, масло
Материал корпуса: Углеродистая сталь WCB
Материал диска: нержавеющая сталь
Уплотнение: PTFE
Давление номинальное: 16 бар
Температура: от -40℃ до +220℃
Тип управления: голый шток
Страна производитель: Швейцария

Аналоги других брендов

МодельДиаметрДороже /
Дешевле
Swissfluid SBE, Швейцария40 - 450
48.54 %

Описание Swissfluid SBP

Габаритные размеры SBP



Чертеж Затвор дисковый поворотный SBP межфланцевый с голым штоком

DN, мм, " Размеры, мм
A A1 B C D E F G H J K ISO* * T T1 U V
25* 1" - 115 33 46 87 23 14 11 35 10 64 F05 230 126 46 78
32* 1¼" - 115 33 46 87 23 14 11 35 10 64 F05 230 126 46 78
40* 1½" - 145 33 64 109 23 14 11 50 38 79 F07 230 126 46 78
50 2" 118 160 43 69 124 23 14 11 60 42 99 F07 230 126 46 78
65* 2½" 120 180 46 79 144 23 14 11 60 39 104 F07 230 126 46 78
80 3" 134 202 46 93 159 23 14 11 80 66 119 F07 230 126 46 78
100 4" 162 232 52 107 184 23 18 14 100 86 144 F07 270 126 51 78
125* 5" 185 269 56 119 199 23 18 14 125 112 169 F07 270 126 51 78
150 6" 248 289 56 130 209 28 24 17 150 141 199 F07 325 185 51 96
200 8" 273 349 60 158 239 28 24 17 200 191 249 F10 - 185 - 96
250 10" 328 400 68 195 264 40 30 22 250 241 309 F10 - 251 - 142
300 12" 378 470 78 229 264 40 30 22 300 290 359 F10 - 251 - 142
350 - 416 530 92 254 309 40 40 27 340 328 409 F12 318 - 280 178
400 - 462 596 102 289 339 40 40 27 400 387 459 F12 318 - 280 178
450 - 512 630 114 308 359 50 50 14 450 436 515 F14 320 - 400 238
500 - 566 698 127 339 390 50 50 14 500 484 569 F14 320 - 400 238
600 - 668 812 154 399 449 50 50 14 600 578 669 F14 320 - 400 238
700 - 805 1020 165 476 558 50 50 14 680 660 779 F14 420 - 600 370
800 - 1110 1110 165 540 608 90 70 20 780 761 839 F16 420 - 600 370
900 - 1220 1220 203 586 685 90 90 25 880 856 980 F25 470 - 600 370

Строительная длина В по DIN EN 558-1 раздел 20.
* Выпускаются только со сквозными отверстиями
**Присоединительные размеры для приводов по ISO 5211.

Технические характеристики

Условный диаметр 25 - 1000 мм
Рабочее давление* 0,1 кПа...1,6 МПа
Рабочая температура* -40 ° С...+220 °С
Строительная длина DIN EN 558-1, ASME B16.10
Фланцы согласно DIN PN 1,0/1,6 МПа соотв. ASME B16.10
Фланец под привод соотв. ISO 524
Класс герметичности А, ГОСТ 9544-2005
Присоединение межфланцевое
Варианты управления голый шток, рукоятка, электро- или пневмопривод, редуктор

* В зависимости от применяемых в конструкции пластомеров.

Возможные исполнения

Корпус - углеродистая сталь WCB
- нержавеющая сталь AISI 316
Футеровка корпуса - PTFE (стандарт)
- PTFE- AS
- UHMWPE
- PP
- PTFE-T
Диск - нержавеющая сталь Duplex (стандарт)
- титан
- сплав Hastalloy
Футеровка диска** - PFA (стандарт)
- PFA-AS
- PVDF
- ETFE
Упругие элементы - силикон (стандарт)
- FPM (Viton)
- EPDM

** Имеется также исполнение диска без покрытия.
