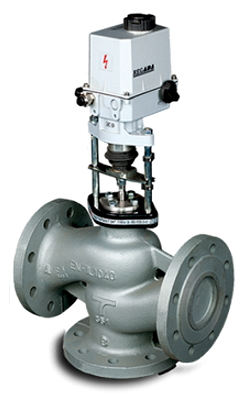

Клапан регулирующий седельный TRV-3 Ду15-100 Ру16 трехходовой с ЭИМ ST 230В в г. Москва

Клапан регулирующий седельный TRV-3 Ду15-100 Ру16 трехходовой с ЭИМ ST 230В
Цены
Валюта USD RUB EUR
ДиаметрЦена, с НДСВ корзину
Ду1537 926 руб.
Ду2039 010 руб.
Ду2540 093 руб.
Ду3243 344 руб.
Ду4044 428 руб.
Ду5047 678 руб.
Ду6580 186 руб.
Ду8094 273 руб.
Ду100110 527 руб.
Цена актуальна на 21.11.2017 г.

Характеристики

Тип регулирования: регулирующий клапан
Применение: вентиляция и стационарное кондиционирование, отопительные установки, теплоснабжение
Тип присоединения: фланцевый
Материал корпуса: чугун
Давление номинальное: 16бар
Максимальная температура: 150℃
Страна производитель: Беларусь

Аналоги других брендов

МодельДиаметрДороже /
Дешевле
Danfoss (VF2), Дания15 - 25 мм
20.55 %
Danfoss (VRG3), Дания15 - 40 мм
40.82 %
КЗР (25ч945п), Россия15 - 300 мм
26.36 %
КР (25ч945нж), Россия15 - 300 мм
26.36 %
Danfoss (VFG2), Дания15 - 250 мм
32.56 %
LDM (RV-103 с приводом BELIMO), Польша15 - 50 мм
2.1 %
LDM (RV-113R с приводом ANT), Польша50 - 150 мм
18.68 %
LDM (RV-210 с приводом PTN), Польша65 - 150 мм
73.88 %
LDM (RV-113M с приводом ANT), Польша50 - 150 мм
4.9 %
LDM (RV-214 с приводом PTN), Польша65 - 150 мм
94.91 %
Гранрег (КАТ-10-01-02-01), Россия40 - 500 мм
79.8 %
Mankenberg (AV50.1), Германия15 - 100 мм
20.27 %
Этонмаш (КПСР 100), Беларусь15 - 250 мм
22.84 %
Broen (Clorius-M1F), Дания15 - 50 мм
59.09 %
Broen (Clorius-M1F-FL), Дания15 - 40 мм
74.27 %
Broen (Clorius-M1F-VF), Дания50 - 100 мм
64.94 %
Broen (Clorius-M2F), Дания20 - 150 мм
24.26 %
Broen (Clorius-M3F), Дания15 - 300 мм
12.11 %
Гранрег (КАТ-11-00-02-01), Россия50 - 600 мм
2.12 %
Гранрег (КАТ-11-02-02-01), Россия50 - 600 мм
2.12 %
LDM (RV-113M с приводом PTN), Польша65 - 150 мм
0.87 %
LDM (RV-210 с приводом PTN (3,2)), Польша65 - 65 мм
42.53 %
LDM (RV-214 с приводом PTN (3,2)), Польша65 - 65 мм
118.49 %
Этонмаш (КПСР 110 Ру16), Беларусь15 - 50 мм
13.47 %
КЗР (26ч945п), Россия15 - 300 мм
22.98 %
КЗР (25ч41п НО), Россия15 - 300 мм
30.84 %
КЗР (25ч42п НЗ), Россия15 - 300 мм
30.84 %
КЗР (26ч41п НО), Россия15 - 300 мм
24.29 %
КЗР (26ч42п НЗ), Россия15 - 300 мм
24.29 %
КР (25ч940нж), Россия25 - 80 мм
7.67 %
КР (26ч945нж), Россия15 - 300 мм
22.98 %
КР (25ч41нж НО), Россия15 - 300 мм
30.84 %
КР (25ч42нж НЗ), Россия15 - 300 мм
30.84 %
КР (25ч37нж), Россия25 - 80 мм
21.47 %
КР (25ч38нж), Россия25 - 80 мм
21.47 %
КР (26ч41нж НО), Россия15 - 300 мм
24.29 %
КР (26ч42нж НЗ), Россия15 - 300 мм
24.29 %
Энерготехномаш (УРРД (РД) НО Ру16), Россия15 - 80 мм
10.67 %
Энерготехномаш (УРРД (РПД) НО Ру16), Россия15 - 80 мм
16.8 %
Энерготехномаш (УРРД (РД) НЗ Ру16), Россия25 - 80 мм
17 %
Энерготехномаш (УРРД (РПД) НЗ Ру16), Россия25 - 80 мм
22.58 %
Этонмаш (КССР 100), Беларусь15 - 80 мм
10.11 %
Этонмаш (КПСР 100 с МИМ), Беларусь15 - 200 мм
28.64 %
Этонмаш (КПСР 100 с МИМ ручной дублер), Беларусь15 - 200 мм
18.87 %
Этон (25ч945нж), Беларусь15 - 150 мм
26.48 %
Теплосила (TRV), Беларусь15 - 150 мм
33.47 %

Описание Теплосила TRV-3

Технические характеристики

Наименование параметров,
единицы измерения
Значение параметров
Условный диаметр, DN, мм 15 20 25 32 40 50 65 80 100

Условная пропускная
способность, Kvs м3

0,63
1,25
1,6
2,5
4
5
6,3
8
10
12,5
16
20
25
31,5
40
50
63
80
100
125
160
Пропускная характеристика А - АВ, равнопроцентная; В - АВ, линейная
Номинальное давление PN, бар (МПа) 16 (1,6)
Рабочая среда Вода с температурой до 150°С, 30% водный раствор этиленгликоля
Ход штока, мм 14 30/25*
Тип присоединения фланцевый

Материалы:
-корпус клапана
-запорный узел (плунжер)
-шток и седло канала В
-уплотнения разгрузочной камеры
-уплотнение штока


Чугун
Латунь CW614N
Коррозионностойкая сталь ГОСТ 5632
Резина термостойкая из EPDM
Прокладки из EPDM каучука

* Только для клапанов с приводом с наличием датчика положения с токовым сигналом 4-20mA

ГАБАРИТНЫЕ РАЗМЕРЫ

Чертеж Клапан регулирующий седельный TRV-3 трехходовой с ЭИМ ST 230В

Наименование параметров,
единицы измерения
Значения параметров
Условный диаметр DN, мм 15 20 25 32 40 50 65 80 100
Длина L, мм 130 150 160 180 200 230 290 310 350
Высота, Н, мм 65 70 75 95 100 100 120 130 150
Высота клапана Н1:
- с типом привода ST mini 472.0, мм /не более 400 405 415 423 435 445
- с типом привода ST 0 490.0, мм /не более         535 555 575 595 625
Масса клапана:
-с типом привода ST mini 472.0, кг/ не более 6,1 7 8 10,6 12,1 14,6
-с типом привода ST 0 490.0, кг /не более         14,2 16,2 25 33 40
