Клапан регулирующий седельный TRV (25ч945нж) Ду15-150 Ру16 двухходовой с ЭИМ ST 230В в г. Москва

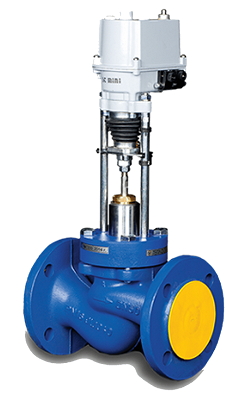

Клапан регулирующий седельный TRV (25ч945нж) Ду15-150 Ру16 двухходовой с ЭИМ ST 230В
Цены
Валюта USD RUB EUR
ДиаметрЦена, с НДСВ корзину
Ду1530 315 руб.
Ду2031 528 руб.
Ду2532 740 руб.
Ду3235 165 руб.
Ду4036 378 руб.
Ду5038 803 руб.
Ду6550 929 руб.
Ду8056 992 руб.
Ду10065 480 руб.
Ду125113 378 руб.
Ду150175 827 руб.
Цена актуальна на 25.11.2017 г.

Характеристики

Тип регулирования: регулирующий клапан
Применение: вентиляция и стационарное кондиционирование, отопительные установки, теплоснабжение
Тип присоединения: фланцевый
Материал корпуса: чугун
Давление номинальное: 16бар
Максимальная температура: 150℃
Страна производитель: Беларусь

Аналоги других брендов

МодельДиаметрДороже /
Дешевле
Danfoss (VF2), Дания15 - 25 мм
10.03 %
Danfoss (VRG3), Дания15 - 40 мм
18.36 %
КЗР (25ч945п), Россия15 - 300 мм
7.89 %
КР (25ч945нж), Россия15 - 300 мм
7.89 %
Danfoss (VFG2), Дания15 - 250 мм
118.57 %
LDM (RV-103 с приводом BELIMO), Польша15 - 50 мм
35.02 %
LDM (RV-113R с приводом ANT), Польша50 - 150 мм
86.36 %
LDM (RV-210 с приводом PTN), Польша65 - 150 мм
168.43 %
LDM (RV-113M с приводом ANT), Польша50 - 150 мм
44.91 %
LDM (RV-214 с приводом PTN), Польша65 - 150 мм
193.69 %
Гранрег (КАТ-10-01-02-01), Россия40 - 500 мм
176.75 %
Mankenberg (AV50.1), Германия15 - 100 мм
24.96 %
Этонмаш (КПСР 100), Беларусь15 - 250 мм
13.71 %
Broen (Clorius-M1F), Дания15 - 50 мм
43.64 %
Broen (Clorius-M1F-FL), Дания15 - 40 мм
64.54 %
Broen (Clorius-M1F-VF), Дания50 - 100 мм
38.93 %
Broen (Clorius-M2F), Дания20 - 150 мм
34.11 %
Broen (Clorius-M3F), Дания15 - 300 мм
39.57 %
Гранрег (КАТ-11-00-02-01), Россия50 - 600 мм
56.74 %
Гранрег (КАТ-11-02-02-01), Россия50 - 600 мм
56.74 %
LDM (RV-113M с приводом PTN), Польша65 - 150 мм
60.02 %
LDM (RV-210 с приводом PTN (3,2)), Польша65 - 65 мм
151.12 %
LDM (RV-214 с приводом PTN (3,2)), Польша65 - 65 мм
284.97 %
Этонмаш (КПСР 110 Ру16), Беларусь15 - 50 мм
19.36 %
КЗР (26ч945п), Россия15 - 300 мм
11.98 %
КЗР (25ч41п НО), Россия15 - 300 мм
2.98 %
КЗР (25ч42п НЗ), Россия15 - 300 мм
2.98 %
КЗР (26ч41п НО), Россия15 - 300 мм
12.87 %
КЗР (26ч42п НЗ), Россия15 - 300 мм
12.87 %
КР (25ч940нж), Россия25 - 80 мм
34.43 %
КР (26ч945нж), Россия15 - 300 мм
11.98 %
КР (25ч41нж НО), Россия15 - 300 мм
2.98 %
КР (25ч42нж НЗ), Россия15 - 300 мм
2.98 %
КР (25ч37нж), Россия25 - 80 мм
16.75 %
КР (25ч38нж), Россия25 - 80 мм
16.75 %
КР (26ч41нж НО), Россия15 - 300 мм
12.87 %
КР (26ч42нж НЗ), Россия15 - 300 мм
12.87 %
Энерготехномаш (УРРД (РД) НО Ру16), Россия15 - 80 мм
63.04 %
Энерготехномаш (УРРД (РПД) НО Ру16), Россия15 - 80 мм
71.94 %
Энерготехномаш (УРРД (РД) НЗ Ру16), Россия25 - 80 мм
71.13 %
Энерготехномаш (УРРД (РПД) НЗ Ру16), Россия25 - 80 мм
79.15 %
Этонмаш (КССР 100), Беларусь15 - 80 мм
31.68 %
Этонмаш (КПСР 100 с МИМ), Беларусь15 - 200 мм
6.26 %
Этонмаш (КПСР 100 с МИМ ручной дублер), Беларусь15 - 200 мм
18.95 %
Этон (25ч945нж), Беларусь15 - 150 мм
8.31 %
Теплосила (TRV-3), Беларусь15 - 100 мм
53.09 %

Описание Теплосила TRV

Технические характеристики

Наименование параметров,
единицы измерения
Значение параметров
Условный диаметр, DN, мм 15 20 25 32 40 50 65 80 100 125 150

Условная пропускная
способность, Kvs м3

0,16
0,25
0,4
0,63
1,0
1,6
2,5
4,0
1,6
2,5
4,0
6,3
2,5
4,0
6,3
10
6,3
10
16
10
16
20
25
10
16
25
32
40
25
40
63
40
63
100
63
100
125
160
100
125
160
250
160
250
300
Коэффициент начала кавитации, Z 0,6 0,55 0,5 0,45 0,4 0,35 0,3
Расходная характеристика линейная составная
Номинальное давление PN, бар (МПа) 16 (1,6)
Протечка в затворе,% от Kvs, не более 0,01
Ход штока, мм 10 16 20 22 25 32/25* 40/25* 50 60
Тип присоединения фланцевый
Динамический диапазон регулирования 1 : 50
Рабочая среда Вода с температурой до 150°С, 30% водный раствор этиленгликоля
Материалы
корпус
чугун
крышка сталь 20
шток нержавеющая сталь 40х13
плунжер
седло
сменный блок уплотнения штока направляющие – PTFE, прокладки – EPDM
уплотнение в затворе "металл по металлу"

Чертеж Клапан регулирующий седельный TRV (25ч945нж) двухходовой с ЭИМ ST 230В

Наименование параметров,
единицы измерения
Значения параметров
Условный диаметр DN, мм 15 20 25 32 40 50 65 80 100 125 150
Длина L, мм 130 150 160 180 200 230 290 310 350 400 480

Высота клапана Н:

с типом привода ST mini 472.0, мм /не более 370 375 385 405 425 460
с типом привода ST 0 490.0, мм /не более         499 522 605 635 695
с типом привода ST 0.1 498.1, мм /не более                   830
с типом привода ST 1 491.1, мм /не более                     985

Масса клапана

с типом привода ST mini 472.0, кг /не более 6 7,5 8 11 13 15
с типом привода ST 0 490.0, кг /не более         14,2 16,2 25 33 40
с типом привода ST 0.1 498.1, кг /не более                   53
с типом привода ST 1 491.1, кг /не более                     90
