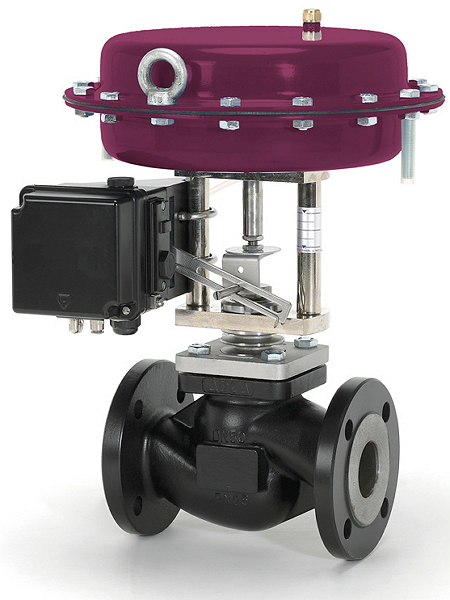

Регулирующие двухходовые клапаны ADCA V25S Ду15-300 Ру40 фланцевые в г. Москва

Регулирующие двухходовые клапаны ADCA V25S Ду15-300 Ру40 фланцевые
Цены
Валюта USD RUB EUR
ДиаметрЦена, с НДСВ корзину
Ду1535 080 руб.
Ду2036 420 руб.
Ду2537 536 руб.
Ду3244 702 руб.
Ду4048 498 руб.
Ду5054 528 руб.
Ду65103 634 руб.
Ду80118 655 руб.
Ду100156 210 руб.
Ду125344 596 руб.
Ду150435 338 руб.
Ду200815 964 руб.
Ду250821 853 руб.
Ду3001 068 410 руб.
Цена актуальна на 22.02.2018 г.

Характеристики

Тип регулирования: регулирующий клапан
Применение: газ, вентиляция и стационарное кондиционирование, водоснабжение, отопительные установки, теплоснабжение
Тип присоединения: фланцевый
Материал корпуса: Углеродистая сталь A216 WCB
Давление номинальное: 40бар
Максимальная температура: 300℃
Страна производитель: Португалия

Описание ADCA V25S

Технические характеристики

V25S – PN40*
давление температура
40 бар -10/50°C
33,3 бар 200°C
27,6 бар 300°C
25,7 бар 350°C
23,8 бар 400°C

ВНИМАНИЕ: максимальная температура ограничена уплотнением по штоку. При применении мягкого уплотнения седла макс. температура 200°C

Чертеж Клапан двухходовой V25S фланцевый

Габаритные размереры

DN A (мм) B (мм) C (мм)
Крышка
стандарт оребренная удлиненная под сильфон
15 130 48 85 150 150 290
20 150 53 85 150 150 290
25 160 58 90 170 170 295
32 180 70 110 190 190 280
40 200 75 115 195 195 285
50 230 83 125 215 215 285
65 290 93 175 275 275 392
80 310 100 175 275 275 392
100 350 118 190 310 310 400
125 400 135 183 - 580 -
150 480 150 200 - 595 -

Пропускная способность, Kv, м3

  ТИПОРАЗМЕР
DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150
параболический 3,8 5,1 9,4 15,4 22,2 40,1 63,4 89,7 136,7 * *
V-порт EQP/PL * * * * * * * * * 230,6 316,1
перфорированный PL * * * * * * * * * 180 260
перфорированный EQP * * * * * * * * * 180 260

* - данные предоставляются по запросу

Ход штока, мм

ТИПОРАЗМЕР
DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150
20 20 20 20 20 20 30 30 30 40 40/50
