Клапаны мембранные SDV Ду15-200 со штурвалом футерованные PTFE в г. Москва

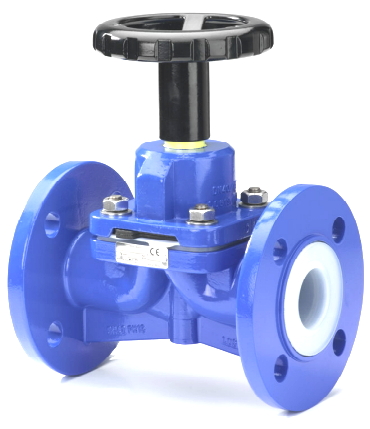

Клапаны мембранные SDV Ду15-200 со штурвалом футерованные PTFE
Цены
Валюта USD RUB EUR
ДиаметрЦена, с НДСВ корзину
Ду1529 656 руб.
Ду2034 522 руб.
Ду2537 383 руб.
Ду3247 146 руб.
Ду4056 727 руб.
Ду5066 460 руб.
Ду6582 178 руб.
Ду80114 452 руб.
Ду100166 254 руб.
Ду125253 202 руб.
Ду150313 408 руб.
Ду200889 491 руб.
Цена актуальна на 25.11.2017 г.

Характеристики

Корпус: Углеродистая сталь WCB
Тип присоединения: фланцевый
Среды: газ, масла, агрессивная, абразивная
Применение: газ, масло
Давление номинальное: 16 бар
Температура: 150 ℃
Страна производитель: Швейцария

Аналоги других брендов

МодельДиаметрДороже /
Дешевле
Swissfluid (SDV PP), Швейцария15 - 100 мм
7.35 %
Нитэкмаш Сервис (15с65нж), Россия15 - 80 мм
94.95 %

Описание Swissfluid SDV футерованный PTFE

Чертеж Клапан мембранный SDV со штурвалом

Габаритные размеры и технические данные мембранных клапанов серии SDV со штурвалом

  DN, мм, " Размеры, мм Кол-во оборотов для закрытия   Масса, кг Рабочее давление, МПа
A B D H Подъем штока h, мм
DIN ANSI DIN ANSI
15 ½" 95 95 130 130 85 115 8 4,5 2,5 1,6
20 ¾ " 105 105 150 150 85 117 8 4,5 3 1,6
25 1" 115 108 160 146 85 124 10 5,5 3,8 1,6
32 1¼ " 140 140 180 180 85 134 12 7 5,2 1,6
40 1½" 150 127 200 200 120 173 24 12 7,4 1,6
50 2" 165 152 230 290 120 186 30 15 9,7 1,6
65 2½" 185 185 290 260 180 208 30 12 13,5 1,0
80 3" 200 190 310 327 180 233 34 13,5 18 0,8
100 4" 220 229 350 400 250 282 40 13,5 30 0,7
125 5" 250 250 400 416 250 345 52 17,5 43 0,7
150 6" 285 279 480 400 400 412 60 15 66 0,7
200 8" 340 340 600 600 400 442 90 22,5 122 0,5

Коэффициент пропускной способности, м3/час

DN, мм 15 20 25 32 40 50 65 80 100 125 150 200
Kv, м3/час 7,8 10 15 22,5 37 65 95 134 200 320 452 650
